HR3 dvojčinný s regulovatelným tlumením

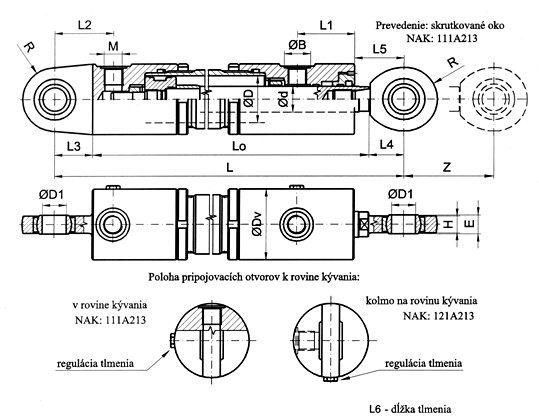

Rozměry v mm Hmotnost
Ø D Ø d Ø Dv L Lo L1 L2 L3 L4 L5 L6 H E Ø D1 M Ø B R m (kg)
32 18 - 48 185+Z 131+Z 36.5 35 24 29 42 18 13 16 20 14x1.5 20 27 2.87+0.0068xZ
40 22 25 60 248+Z 188+Z 48 49 31 29 64 22 13 16 20 16x1.5 22 27 3.58+0.0085xZ
50 28 32 72 272+Z 200+Z 48 55 35 37 82 28 17 20 25 22x1.5 28 31 5.88+0.012xZ
63 36 40 88 304+Z 226+Z 48 55 38 40 94 34 17 20 25 22x1.5 28 35 6.92+0.018xZ

* červeně vyznačené jsou základní průměry pístnic (pro něž platí i uvedené hmotnosti hydromotoru)

TECHNICKÉ ÚDAJE

Jmenovitý tlak (MPa) 16
Max. pracovní tlak (Mpa) 20
Zkušební tlak (Mpa) 24
Max. pracovní rychlost (m/s) 0,5 v koncových polohách max.0,2
Teplota pracovní kapaliny (°C) -30 až + 100
Zdvih hydromotoru tabulka doporučených zdvihů*
Těsnící prvky Merkel, Busak+Shamban
Tlumení v obou koncových polohách (délka tlumení: viz rozměr L6)
Vyhotovení tabulka NAK*
Využití všeobecný průmysl, mobilní technika, zemní stroje,
středně těžké provozní podmínky

* Lze i podle přání zákazníka
